美女AV免费性生活网,麻豆37污网站视频17C,不卡一二三四aV

新聞分類

NEWS

聯(lián)系我們

聯(lián) 系人：張經(jīng)理
手     機(jī)：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區(qū)北集坡街道辦事處西百子坡村
郵     箱：tsjialutong@126.com

新聞詳細(xì)

您現(xiàn)在的位置：首頁 > 新聞動(dòng)態(tài) >行業(yè)動(dòng)態(tài)

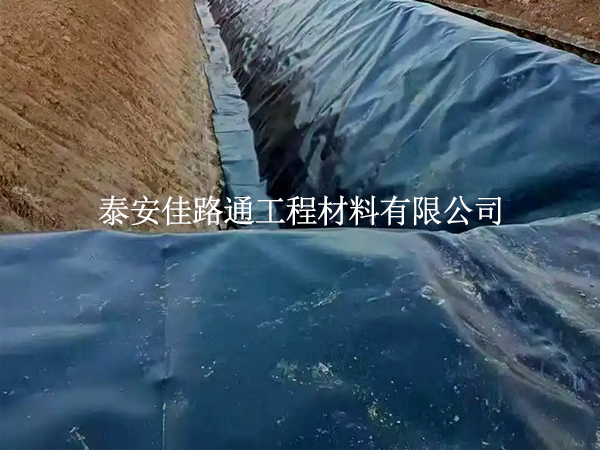

魚塘防滲膜焊接，這些要點(diǎn)千萬別忽視！

瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2025/11/8

焊接材料的選擇
焊接魚塘防滲膜，材料的選擇至關(guān)重要，它直接關(guān)系到防滲效果和使用年限。目前市面上常見的防滲膜主要有高密度聚乙烯（HDPE）防滲膜、線性低密度聚乙烯（LLDPE）防滲膜和聚氯乙烯（PVC）防滲膜。
- HDPE 防滲膜：具有高強(qiáng)度、耐磨損、抗老化、耐腐蝕等優(yōu)點(diǎn) ，防滲系數(shù)高，是魚塘防滲的常用材料，在大型魚塘、水庫等項(xiàng)目中應(yīng)用廣泛。它的使用壽命較長，正常情況下可達(dá) 20 年以上。比如一些規(guī)�；臐O業(yè)養(yǎng)殖基地，為了保證長期穩(wěn)定的養(yǎng)殖環(huán)境，會(huì)優(yōu)先選擇 HDPE 防滲膜。
- LLDPE 防滲膜：柔韌性好，更適合地形復(fù)雜、有較多拐角或坡度變化的魚塘。不過它的抗穿刺能力相對 HDPE 防滲膜略弱。像一些山區(qū)的魚塘，由于地形起伏較大，LLDPE 防滲膜就能更好地貼合地面。
- PVC 防滲膜：成本較低，焊接相對容易，但環(huán)保性稍差，在使用過程中可能會(huì)釋放塑化劑，一般適用于臨時(shí)性或?qū)Νh(huán)保要求不高的小型魚塘。
焊接設(shè)備的考量
焊接設(shè)備的好壞直接決定了焊接質(zhì)量的高低。目前，市面上用于魚塘防滲膜焊接的設(shè)備種類繁多，其中雙軌熱熔焊機(jī)較為常見。它通過對防滲膜進(jìn)行加熱、加壓，使膜材分子相互融合，形成牢固的焊縫。
- 設(shè)備性能：優(yōu)質(zhì)的焊接設(shè)備升溫速度快且溫度均勻，能夠在短時(shí)間內(nèi)達(dá)到合適的焊接溫度，并且在焊接過程中保持溫度穩(wěn)定，從而保證焊縫的質(zhì)量。例如，一些進(jìn)口品牌的雙軌熱熔焊機(jī)，采用先進(jìn)的溫控技術(shù)，溫度誤差可控制在 ±5℃以內(nèi)，能有效避免因溫度波動(dòng)導(dǎo)致的焊接缺陷。
- 設(shè)備參數(shù)：焊接速度、壓力等參數(shù)也需要根據(jù)防滲膜的材質(zhì)和厚度進(jìn)行調(diào)整。一般來說，對于較薄的防滲膜，焊接速度可以適當(dāng)加快，約為 0.3-0.5m/min；對于較厚的膜材，速度則應(yīng)放慢至 0.1-0.3m/min，同時(shí)適當(dāng)增加焊接壓力，以確保焊縫的強(qiáng)度。
焊接環(huán)境的要求
焊接環(huán)境對魚塘防滲膜的焊接質(zhì)量有著不容忽視的影響，其中溫度、濕度和風(fēng)力是關(guān)鍵因素。
- 溫度：一般來說，**適宜的焊接溫度在 5℃ - 35℃之間。溫度過低，防滲膜材質(zhì)會(huì)變硬變脆，焊接時(shí)容易出現(xiàn)裂縫，導(dǎo)致焊接不牢固。例如在北方的冬季，若不采取加熱措施直接焊接，焊縫很可能在后續(xù)使用中開裂。而溫度過高，膜材會(huì)變軟，焊接時(shí)易出現(xiàn)過度熔化、流淌的情況，影響焊縫的強(qiáng)度和密封性。比如在炎熱的夏季中午，陽光直射下的膜材溫度過高，此時(shí)焊接就容易出現(xiàn)質(zhì)量問題。
- 濕度：空氣相對濕度應(yīng)控制在 85% 以下。濕度過大，焊接時(shí)水分會(huì)混入焊縫中，形成氣泡，降低焊縫的強(qiáng)度，同時(shí)也容易引發(fā)焊縫的腐蝕。在南方的梅雨季節(jié)，空氣濕度大，若要進(jìn)行焊接施工，就需要搭建防雨棚等設(shè)施，降低濕度影響。
- 風(fēng)力：風(fēng)力超過四級(jí)時(shí)，不建議進(jìn)行焊接作業(yè)。大風(fēng)會(huì)使防滲膜晃動(dòng)，難以保證焊接的穩(wěn)定性和準(zhǔn)確性，同時(shí)還可能加速焊接部位的冷卻速度，影響焊接質(zhì)量。如果在風(fēng)力較大的情況下施工，應(yīng)使用沙袋等重物將待焊的防滲膜壓實(shí) ，避免其晃動(dòng)。
焊接工藝的關(guān)鍵步驟
掌握正確的焊接工藝是保證魚塘防滲膜焊接質(zhì)量的核心，具體步驟如下：
- 焊接前清潔：在焊接前，必須使用干凈的軟毛刷、抹布或?qū)Ｓ们鍧崉屑?xì)清除防滲膜焊接部位表面的灰塵、油污、水分和其他雜質(zhì) ，確保膜面干凈、干燥，這樣才能保證焊接時(shí)膜材之間能夠緊密結(jié)合。比如，若膜面上有灰塵，焊接時(shí)就會(huì)形成雜質(zhì)層，降低焊縫強(qiáng)度。
- 焊接操作：將雙軌熱熔焊機(jī)的溫度、速度和壓力等參數(shù)調(diào)整到合適的值。一般來說，HDPE 防滲膜的焊接溫度在 250 - 350℃之間，焊接速度為 0.1 - 0.5m/min 。焊接過程中，焊機(jī)應(yīng)勻速前進(jìn)，使焊縫受熱均勻，避免出現(xiàn)虛焊、漏焊、過焊等問題。同時(shí)，要保證兩塊防滲膜的搭接寬度符合要求，一般為 10 - 15cm 。
- 焊接后檢測：焊接完成后，需要對焊縫進(jìn)行質(zhì)量檢測。常用的檢測方法有目測法和充氣法。目測法主要檢查焊縫是否平整、光滑，有無漏焊、虛焊、氣泡、裂縫等缺陷。充氣法適用于雙軌焊縫，通過向焊縫中間的空腔內(nèi)充氣，檢測氣壓變化情況來判斷焊縫的密封性。例如，將待測段兩端封死，插入氣針，充氣至 0.15 - 0.2MPa ，靜觀 0.5min，若氣壓無下降，表明焊縫合格，否則需查找原因及時(shí)修補(bǔ) 。
焊接人員的技能與經(jīng)驗(yàn)
焊接人員的技能和經(jīng)驗(yàn)是決定魚塘防滲膜焊接質(zhì)量的重要因素，一個(gè)熟練的焊接人員可以在焊接過程中及時(shí)應(yīng)對各種問題。
- 專業(yè)技能：焊接人員需經(jīng)過專業(yè)培訓(xùn)，熟悉各類防滲膜的特性，以及不同焊接設(shè)備的操作方法和參數(shù)設(shè)置。例如，他們要清楚 HDPE 防滲膜和 LLDPE 防滲膜在焊接溫度、速度等參數(shù)上的差異，能根據(jù)膜材的具體情況調(diào)整焊接工藝。
- 豐富經(jīng)驗(yàn)：經(jīng)驗(yàn)豐富的焊接人員在面對復(fù)雜的焊接環(huán)境和突發(fā)問題時(shí)，能憑借過往積累的經(jīng)驗(yàn)迅速做出判斷并采取有效的解決措施。比如，在焊接過程中遇到膜材局部不平整的情況，有經(jīng)驗(yàn)的工人會(huì)知道如何調(diào)整焊接手法和設(shè)備參數(shù)，以確保焊接質(zhì)量不受影響。
