沼氣池防滲膜變脆？這些方法可有效緩解脆化問題
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/8/18

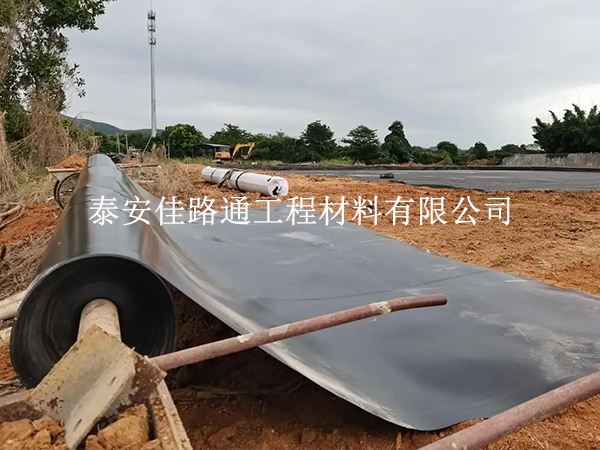

沼氣池防滲膜脆化會導致膜材抗拉伸性能下降、易開裂，進而引發(fā)沼氣泄漏或污水滲漏，影響沼氣池正常運行。脆化多與沼氣池內(nèi)腐蝕性氣體、溫度變化及膜材自身性能相關，通過針對性措施可有效延緩或改善脆化現(xiàn)象，保障防滲系統(tǒng)穩(wěn)定。一、源頭預防：從材料與施工規(guī)避脆化風險選對適配膜材沼氣池需優(yōu)先選用耐化學腐蝕的 HDPE 膜材，且需添加抗氧劑、紫外線吸收劑（若沼氣池露天）及抗腐蝕助劑。避免使用普通養(yǎng)殖防滲膜（未添加抗腐蝕成分），這類膜材易受沼氣中硫化氫、甲烷等氣體侵蝕，加速分子鏈斷裂導致脆化。選購時需要求廠家提供 “耐化學腐蝕檢測報告”，確認膜材在沼氣環(huán)境下的穩(wěn)定性。規(guī)范施工減少內(nèi)應力施工時膜材鋪設需預留伸縮量，避免過度拉伸（過度拉伸會使膜材分子鏈緊繃，后期易因溫度變化或地基沉降產(chǎn)生脆裂）。沼氣池底部與邊坡銜接處，膜材需自然貼合，禁止強行拉扯；焊接時控制溫度與速度，避免高溫導致膜材邊緣碳化（碳化區(qū)域脆性顯著增加），焊縫需做補強處理，減少局部應力集中。做好內(nèi)保護層膜材鋪設后，沼氣池內(nèi)側需覆蓋 30-50cm 厚素土或細砂保護層（含泥量低、無尖銳雜質(zhì)），避免膜材直接接觸沼液、沼渣及腐蝕性氣體。保護層需分層壓實，防止水流沖刷導致膜材外露，外露膜材在沼氣與空氣雙重作用下，脆化速度會加快。二、脆化修復：針對性處理不同程度問題輕度脆化（表面發(fā)脆無破損）對膜材表面輕微發(fā)白、變硬但未開裂的區(qū)域，先清理表面沼渣、雜質(zhì)，用干抹布擦拭干凈后，涂刷專用 HDPE 膜養(yǎng)護劑（含抗氧與抗腐蝕成分），形成防護層，減緩脆化進程。養(yǎng)護劑需均勻涂刷，厚度控制在 0.1-0.2mm，涂刷后靜置 24 小時待其固化，期間禁止接觸沼液。中度脆化（局部裂紋）若膜材出現(xiàn)細小裂紋（長度短、未貫穿），先切除裂紋周邊 5cm 范圍內(nèi)的脆化膜材（確保切除區(qū)域邊緣無脆化痕跡），再裁剪同材質(zhì)、同厚度的膜材做補丁，補丁面積需比破損區(qū)域大 20cm×20cm。采用擠壓焊機沿補丁邊緣焊接（焊縫寬度≥5cm），焊接后用真空檢測儀檢測焊縫密封性，確保無滲漏。重度脆化（大面積開裂或破損）當脆化區(qū)域超過總面積的 30%，或裂紋密集、已出現(xiàn)滲漏時，需局部或整體更換膜材。更換時選用耐腐蝕性更強的專用沼氣池膜材，鋪設前徹底清理沼氣池內(nèi)殘留沼液、沼渣，檢查地基是否有腐蝕或沉降（若地基受損需先修復），新膜材鋪設后需加厚內(nèi)側保護層，增強防護效果。三、日常維護：延緩脆化進程控制沼氣池內(nèi)環(huán)境定期檢測沼氣池內(nèi) pH 值，保持在 7.0-8.5 的中性范圍，避免 pH 值過高或過低（強酸、強堿環(huán)境會加速膜材腐蝕脆化）。若 pH 值異常，需通過添加調(diào)節(jié)劑（如草木灰調(diào)節(jié)酸性、有機酸調(diào)節(jié)堿性）及時調(diào)整，減少對膜材的化學侵蝕。定期檢查與清潔每季度打開沼氣池觀察口，檢查膜材內(nèi)側保護層是否完好（若保護層流失需及時補充），膜材表面是否有沼渣堆積（堆積過厚會產(chǎn)生局部壓力，加速脆化）。清理時用軟毛刷輕輕刷洗膜材表面，禁止使用金屬工具（避免劃傷膜材），清理后檢查膜材是否有新的脆化跡象。避免頻繁溫度波動露天沼氣池夏季需搭建遮陽棚（減少陽光直射導致的膜材高溫老化），冬季需做好保溫措施（如覆蓋保溫棉），避免膜材因晝夜溫差過大反復熱脹冷縮，減少分子鏈斷裂風險。北方寒冷地區(qū)冬季若沼氣池停運，需排空沼液，防止低溫凍裂膜材。解決沼氣池防滲膜脆化問題，需 “預防為主、修復為輔、維護結合”。選對專用膜材、做好施工防護是基礎，日�？刂瞥貎�(nèi)環(huán)境與定期檢查是關鍵，可有效將膜材脆化速度降低 50% 以上。若在脆化檢測或修復過程中遇到技術難題，可咨詢專業(yè)沼氣池施工團隊，避免因處理不當導致更大損失。關于沼氣池膜材的具體養(yǎng)護細節(jié)，歡迎在評論區(qū)交流探討。
