養(yǎng)殖防滲土工膜施工注意事項專業(yè)指南
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/4/24

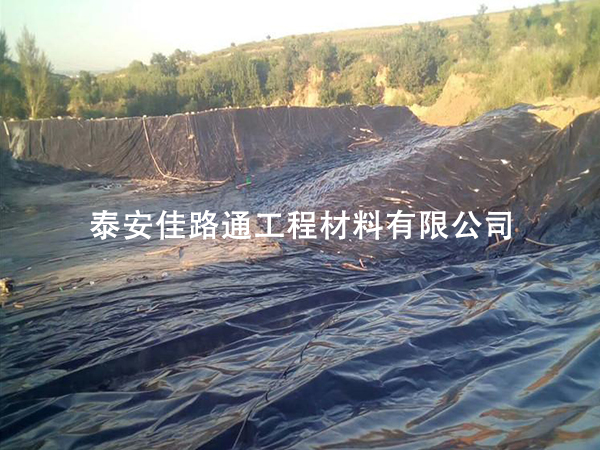

養(yǎng)殖防滲土工膜施工是保障養(yǎng)殖環(huán)境**的核心環(huán)節(jié)，其質(zhì)量直接影響防滲效果與使用壽命。本文從施工準備、鋪設、焊接、錨固及驗收全流程，提煉關鍵技術要點，助力工程**落地。一、施工前準備要點1、場地條件核查場地需平整，坡度≤2%，清除尖銳物（石塊、樹根等），避免土工膜破損。土壤酸堿度（pH值5-9）、地下水位需符合設計要求，防止材料腐蝕或浮起。2、材料質(zhì)量管控核對土工膜規(guī)格（厚度≥0.5mm，推薦HDPE材質(zhì)），檢查抗拉強度（≥17MPa）、斷裂伸長率（≥700%）等性能參數(shù)。膜面無褶皺、裂紋，邊緣切割整齊，卷材存放需防曬、防潮。3、設備與人員準備焊接設備（熱楔焊機、雙軌焊機）需校準合格，配備充氣壓力表、真空盒等檢測工具。施工人員需持證上崗，熟悉焊接工藝參數(shù)（溫度280-350℃，速度1.5-2.5m/min）。二、鋪設階段技術要求1、鋪設順序與方向從坡底向坡頂鋪設，膜面自然松弛，避免過度拉伸或褶皺。相鄰膜片預留10cm搭接寬度，確保焊接區(qū)域清潔無雜質(zhì)。2、環(huán)境條件控制禁止雨天、大風（風速＞4級）或高溫（地表溫度＞50℃）作業(yè)。施工溫度宜控制在5-40℃，濕度≤80%。3、特殊部位處理陰陽角、管道穿膜處采用“T型”或“L型”加強件，焊接后涂刷專用密封膠。膜面與混凝土結構接觸部位，需鋪設5cm厚細砂保護層。三、焊接工藝關鍵控制1、試驗段焊接正式焊接前，取30cm試樣進行剪切剝離試驗，焊接強度≥母材強度的80%。記錄**佳焊接參數(shù)（溫度、速度）并固化，嚴禁隨意調(diào)整。2、焊接過程管理雙軌焊機焊接時，焊縫居中，焊縫寬度≥10mm，焊道平直無氣泡。焊縫冷卻后（≥30分鐘），進行非破壞性檢測（真空檢測負壓≥-0.025MPa，30秒無漏氣）。3、缺陷修復虛焊、漏焊部位需標記并切除，采用“補丁法”或“騎縫焊”修復，修復區(qū)域面積≥缺陷面積的1.5倍。四、錨固與保護措施1、錨固系統(tǒng)設計土工膜端部嵌入錨固溝（深度≥50cm，寬度≥30cm），用混凝土壓塊或膨脹螺栓固定。錨固溝回填土需分層夯實，壓實度≥90%。2、成品保護焊接完成24小時內(nèi)禁止踩踏，48小時內(nèi)避免重物碾壓。施工區(qū)域設置警示標志，防止機械損傷。五、驗收與維護要點1、驗收標準焊縫合格率≥95%，整體防滲系統(tǒng)無滲漏（蓄水試驗72小時水位下降≤1%）。提交施工記錄、檢測報告、質(zhì)保書等全套資料。2、長期維護定期檢查膜面破損（建議每季度1次），小面積破損采用“補丁法”修復。避免尖銳物刺穿膜面，嚴禁化學物質(zhì)直接接觸。養(yǎng)殖防滲土工膜施工需嚴格遵循技術規(guī)范，從材料、工藝到驗收全流程把控質(zhì)量。通過標準化作業(yè)與科學管理，可顯著提升防滲效果，降低后期維護成本，為養(yǎng)殖業(yè)可持續(xù)發(fā)展提供堅實保障。
