養(yǎng)殖防滲土工膜施工質(zhì)量控制技巧大揭秘！
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/3/12

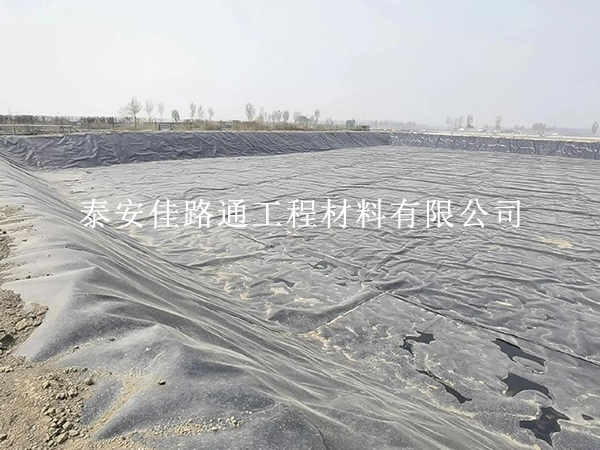

在養(yǎng)殖行業(yè)，防滲漏是一個至關(guān)重要的問題。無論是水產(chǎn)養(yǎng)殖還是畜牧養(yǎng)殖，一旦發(fā)生滲漏，不僅會導致水資源的浪費，還可能對養(yǎng)殖環(huán)境造成污染，影響?zhàn)B殖生物的生長和健康。而HDPE防滲土工膜作為一種**的防滲材料，被廣泛應用于養(yǎng)殖防滲工程中。今天，我們就來聊聊養(yǎng)殖防滲土工膜施工質(zhì)量控制的那些事兒，讓你輕松掌握施工要點，打造堅固可靠的防滲屏障！一、材料選擇：選對膜，事半功倍（一）厚度與密度不同的養(yǎng)殖環(huán)境對土工膜的厚度和密度要求不同。一般來說，水產(chǎn)養(yǎng)殖中魚塘、蝦池等常用的土工膜厚度在0.3mm-0.5mm之間，而畜牧養(yǎng)殖中用于污水處理池、化糞池等的土工膜厚度則需要達到0.5mm-1.0mm。密度方面，優(yōu)質(zhì)的HDPE防滲土工膜密度應不低于0.94g/cm³，這樣的密度能夠保證膜材具有良好的抗?jié)B性和機械強度。（二）抗拉強度與斷裂伸長率抗拉強度和斷裂伸長率是衡量土工膜力學性能的重要指標。抗拉強度越高，土工膜在受到外力拉伸時越不容易斷裂；斷裂伸長率越大，土工膜在受到拉伸時能夠承受的變形程度越大，不容易出現(xiàn)脆性斷裂。一般來說，HDPE防滲土工膜的抗拉強度應不低于20MPa，斷裂伸長率應不低于500%。（三）抗氧化性能與耐環(huán)境應力開裂性能養(yǎng)殖環(huán)境中，土工膜長期暴露在空氣中或與水接觸，容易受到氧化和環(huán)境應力的影響�？寡趸阅芎玫耐凉つつ軌蛴行У挚箍諝庵醒鯕�、紫外線等的侵蝕，延長使用壽命；耐環(huán)境應力開裂性能好的土工膜在受到水壓、土壓力等長期應力作用下，不容易出現(xiàn)裂紋和斷裂。優(yōu)質(zhì)的HDPE防滲土工膜應具有良好的抗氧化劑和耐環(huán)境應力開裂性能，其抗氧化指數(shù)應不低于30，耐環(huán)境應力開裂時間應不低于5000小時。二、施工前準備：磨刀不誤砍柴工（一）場地清理在鋪設土工膜之前，必須對施工場地進行徹底清理。清除場地內(nèi)的石塊、磚頭、樹根、雜草等尖銳物體，以免刺破土工膜。同時，對于場地內(nèi)的坑洼不平處，應使用細土或砂進行回填整平，確保場地表面平整光滑。場地清理完畢后，還應進行壓實處理，以增加場地的密實度和穩(wěn)定性。（二）施工方案制定根據(jù)養(yǎng)殖場地的實際情況和防滲要求，制定詳細的施工方案。施工方案應包括土工膜的鋪設方式、焊接工藝、施工順序、質(zhì)量控制措施、**注意事項等內(nèi)容。在制定施工方案時，應充分考慮場地的地形、地貌、水文地質(zhì)等因素，確保施工方案的合理性和可行性。（三）技術(shù)交底在施工前，應對施工人員進行技術(shù)交底，使其熟悉施工方案和操作規(guī)程，明確各工序的質(zhì)量控制要點和注意事項。技術(shù)交底應包括土工膜的材料特性、施工工藝、焊接參數(shù)、質(zhì)量檢驗標準等內(nèi)容，確保施工人員在施工過程中能夠嚴格按照要求進行操作。三、施工過程控制：細節(jié)決定成敗（一）鋪設技巧1、鋪設順序與方向：土工膜的鋪設應遵循從下往上、從一端向另一端依次推進的原則。鋪設時，應根據(jù)場地的坡度和水流方向確定鋪設方向，一般應使土工膜的接縫方向與水流方向垂直，以減少滲漏的可能性。2、鋪設平整度控制：在鋪設土工膜過程中，應隨時注意保持膜面的平整度，避免出現(xiàn)褶皺、扭曲等現(xiàn)象。如發(fā)現(xiàn)膜面不平整，應及時進行調(diào)整，可用木板或鐵鍬柄等工具輕輕拍打膜面，使其鋪平貼實。3、搭接寬度與處理：相鄰兩幅土工膜的搭接寬度應不小于10cm。在搭接部位，應將上層土工膜的邊緣超出下層土工膜的邊緣一定距離，一般為5cm-8cm，以確保焊接后的接縫強度和防滲效果。同時，在搭接部位應清理干凈，無灰塵、油污等雜質(zhì)，以保證焊接質(zhì)量。（二）焊接工藝1、焊接設備選擇與調(diào)試：HDPE防滲土工膜的焊接一般采用雙軌熱楔式焊接機或單軌熱楔式焊接機。在焊接前，應對焊接設備進行檢查和調(diào)試，確保設備運行正常，焊接溫度、速度、壓力等參數(shù)能夠滿足施工要求。2、焊接參數(shù)控制：焊接溫度一般控制在200℃-300℃之間，焊接速度根據(jù)土工膜的厚度和焊接設備的性能確定，一般在1.5m/min-3m/min之間。焊接壓力應適中，既要保證焊接后的接縫強度，又不能因壓力過大而損壞土工膜。3、焊接質(zhì)量檢驗：在焊接過程中，應隨時觀察焊接后的接縫外觀質(zhì)量，如發(fā)現(xiàn)有漏焊、虛焊、焊焦等現(xiàn)象，進行應及時補焊。同時，在焊接完成后，應采用充氣法或真空法對焊接質(zhì)量進行檢測，確保焊接后的接縫不漏氣、不漏水。（三）細節(jié)處理1、轉(zhuǎn)角及特殊部位處理：在場地的轉(zhuǎn)角處、排水口、進出水口等特殊部位，土工膜的鋪設和焊接應按照設計要求進行特殊處理。一般應將土工膜在轉(zhuǎn)角處進行圓弧處理，以避免因角度過大而造成土工膜破裂。在排水口、進出水口等部位，應設置止裝置水或采用特殊的密封材料進行密封處理，確保這些部位的防滲效果。2、與周邊結(jié)構(gòu)的連接：土工膜與周邊的混凝土結(jié)構(gòu)、砌石體等應進行可靠的連接�？刹捎门蛎浡菟ā搲簵l等將土工膜固定在周邊結(jié)構(gòu)上，并在連接部位涂抹密封膠或采用防水卷材進行密封處理，防止?jié)B漏。3、修補與加固：在施工過程中，如發(fā)現(xiàn)土工膜有破損、孔洞等缺陷，應及時進行修補。修補時，應采用與土工膜相同材質(zhì)的修補材料，并按照焊接工藝進行修補。對于一些易受外力破壞的部位，如人員和車輛頻繁出入的地方，可鋪設土工布等進行加固處理，以保護土工膜不受損壞。四、施工后檢查：全面把關(guān)，確保萬無一失（一）外觀檢查施工完成后，首先應對土工膜的外觀進行檢查，查看膜面是否有破損、劃痕、孔洞、褶皺等現(xiàn)象。如發(fā)現(xiàn)有外觀質(zhì)量問題，應及時進行修補和處理。（二）氣密性檢測采用充氣法或真空法對土工膜的焊接接縫和整體防滲效果進**密性檢測。在檢測過程中，應按照規(guī)定的檢測方法和標準進行操作，確保檢測結(jié)果的準確性和可靠性。（三）抽樣檢測按照一定的比例對土工膜進行抽樣檢測，檢測項目包括土工膜的厚度、密度、抗拉強度、斷裂伸長率等物理力學性能指標。如抽樣檢測結(jié)果不符合要求，應擴大檢測范圍或進行加倍抽樣復檢，確保土工膜的質(zhì)量符合標準要求。總之，養(yǎng)殖防滲土工膜施工質(zhì)量控制是一個系統(tǒng)工程，需要從材料選擇、施工前準備、施工過程控制到施工后檢查等多個環(huán)節(jié)進行嚴格把關(guān)。只有在每個環(huán)節(jié)都做到精益求精，才能確保養(yǎng)殖防滲工程的質(zhì)量和效果，為養(yǎng)殖生產(chǎn)提供可靠的保障。希望以上介紹的施工質(zhì)量控制技巧能夠?qū)δ兴鶐椭绻谑┕み^程中遇到任何問題，歡迎隨時咨詢我們的專業(yè)技術(shù)人員，我們將竭誠為您服務！
